⚠️ Мина замедленного действия: почему заземление «шлейфом» — это угроза вашей жизни
Представьте картину: вы заезжаете в новую квартиру с дизайнерским ремонтом или сдаете загородный дом. Всё красиво, ровно, розетки на своих местах. Но включая стиральную машину или бойлер, вы даже не подозреваете, что за стеной скрывается грубейшее нарушение электробезопасности.
Одно из самых частых нарушений, с которым я сталкиваюсь при аудите чужих объектов — это монтаж защитного проводника (PE, или проще — заземления) «шлейфом». Это когда монтажники, чтобы сэкономить кабель, время и ваши деньги, ведут один провод от розетки к розетке, последовательно накидывая жилу заземления на клеммы.
В ПУЭ (Правилах устройства электроустановок) на этот счет есть железный, написанный кровью пункт 1.7.144:
«Каждое открытое проводящее свойство электроустановки должно быть присоединено к заземлителю… при помощи отдельного ответвления. Последовательное включение в заземляющий проводник открытых проводящих частей запрещается».
Представьте картину: вы заезжаете в новую квартиру с дизайнерским ремонтом или сдаете загородный дом. Всё красиво, ровно, розетки на своих местах. Но включая стиральную машину или бойлер, вы даже не подозреваете, что за стеной скрывается грубейшее нарушение электробезопасности.
Одно из самых частых нарушений, с которым я сталкиваюсь при аудите чужих объектов — это монтаж защитного проводника (PE, или проще — заземления) «шлейфом». Это когда монтажники, чтобы сэкономить кабель, время и ваши деньги, ведут один провод от розетки к розетке, последовательно накидывая жилу заземления на клеммы.
В ПУЭ (Правилах устройства электроустановок) на этот счет есть железный, написанный кровью пункт 1.7.144:
«Каждое открытое проводящее свойство электроустановки должно быть присоединено к заземлителю… при помощи отдельного ответвления. Последовательное включение в заземляющий проводник открытых проводящих частей запрещается».
В чем смертельная опасность?
Если фазный или нулевой провод в розетке отгорит или ослабнет из-за плохой затяжки, у вас просто перестанет работать подключенный прибор. Неприятно, но безопасно.
Но если отгорит или отвалится контакт заземления (PE) в первой розетке цепочки:
Вы этого даже не заметите. Стиральная машина, чайник и компьютер продолжат работать как ни в чем не бывало.
ВСЕ последующие розетки в этой цепи мгновенно теряют защиту.
При малейшем внутреннем пробое изоляции (например, в ТЭНе бойлера или обмотке мотора стиралки) опасный потенциал в 220 В пойдет не в землю, а на металлические корпуса всех приборов в комнате.
Вы беретесь рукой за корпус стиральной машины, вас бьет током, а защитный автомат в щите даже «не шелохнется», потому что цепи заземления больше нет. Она оборвалась на той самой первой розетке в шлейфе.
Но если отгорит или отвалится контакт заземления (PE) в первой розетке цепочки:
Вы этого даже не заметите. Стиральная машина, чайник и компьютер продолжат работать как ни в чем не бывало.
ВСЕ последующие розетки в этой цепи мгновенно теряют защиту.
При малейшем внутреннем пробое изоляции (например, в ТЭНе бойлера или обмотке мотора стиралки) опасный потенциал в 220 В пойдет не в землю, а на металлические корпуса всех приборов в комнате.
Вы беретесь рукой за корпус стиральной машины, вас бьет током, а защитный автомат в щите даже «не шелохнется», потому что цепи заземления больше нет. Она оборвалась на той самой первой розетке в шлейфе.
Как это должно быть сделано по проекту?
В своих проектах на n-skopin.ru я закладываю только безопасные схемы, соответствующие ГОСТам и ПУЭ. К каждой розетке провод заземления должен подходить индивидуально.

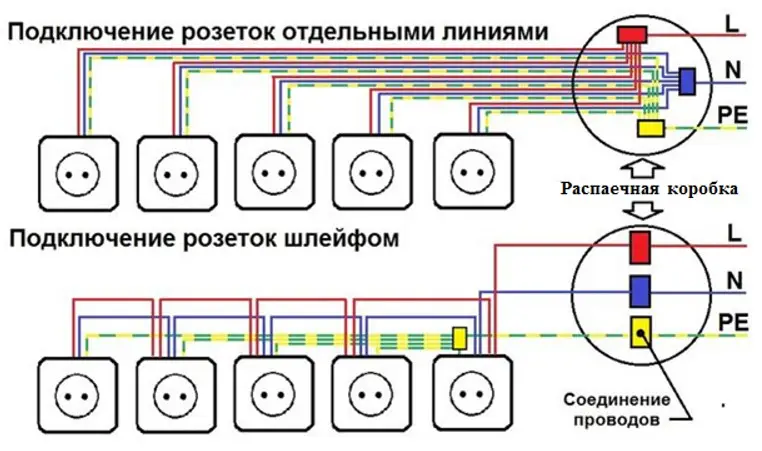

Как это реализуется на практике: Магистральный кабель заземления заводится в подрозетник или распределительную коробку, и уже там с помощью неразъемного соединения (сварка, опрессовка гильзами или сертифицированные клеммы) делается отдельное ответвление («отросток») на конкретную розетку. Даже если механизм этой розетки сгорит или расплавится, общая шина заземления останется целой, и остальные приборы на линии будут под защитой.
Инженерный совет: Если строители говорят вам: «Да мы сто раз так делали, никто еще не жаловался», гоните их с объекта. Электрика — это не то место, где можно проверять свою удачливость.
Как это реализуется на практике: Магистральный кабель заземления заводится в подрозетник или распределительную коробку, и уже там с помощью неразъемного соединения (сварка, опрессовка гильзами или сертифицированные клеммы) делается отдельное ответвление («отросток») на конкретную розетку. Даже если механизм этой розетки сгорит или расплавится, общая шина заземления останется целой, и остальные приборы на линии будут под защитой.
Инженерный совет: Если строители говорят вам: «Да мы сто раз так делали, никто еще не жаловался», гоните их с объекта. Электрика — это не то место, где можно проверять свою удачливость.
